Hoe is Kjeld’s wereldrecord van 103 km/u gemeten?
Een week geleden vloog Kjeld Nuis over het ijs in Noorwegen. Met een snelheid van 103 km/u vestigde hij een baanbrekend nieuw wereldrecord. Maar hoe is de meting van dit record tot stand gekomen?
We vragen het Ariën Tolner die als Speed Measurement Specialist van SCG en Stephan Daub, eigenaar van TraControl, die verantwoordelijk waren voor de snelheidsmeting van deze recordpoging.
Met wat voor apparatuur is Kjeld’s wereldrecord van 103 km/u gemeten?
In totaal waren er 4 afzonderlijke metingen die allemaal hetzelfde resultaat bevestigden:
- GPS in Kjeld zijn schaatspak
- GPS op de Windcatcher
- Multi-Sensorische set up op de Rally auto
- Een lasergun
Op de auto maakten we gebruik van een multi-sensorische set up die zijn eigen metingen deed. Op Kjeld en de wind catcher zaten GPS tracking apparaten. In totaal zaten er twee in Kjeld zijn schaatspak en twee op de wind catcher. Als vierde bron is de lasergun gebruikt. De GPS trackers zijn heel specifiek gebouwd voor dit soort doeleinden om snelheid in de sport te kunnen meten. Na afloop kon er dan ook een uitgebreide analyse worden gemaakt over alle data die er gemeten is.
De twee GPS tracking apparaten zijn hier zichtbaar op Kjeld zijn rug
© Daniel Tengs / Red Bull Content Pool
De lasergun werd ter bevestiging gebruikt. De resultaten hiervan zouden niet op zichzelf kunnen staan, omdat laserguns gebruikt worden om een specifieke snelheid op een heel specifiek punt te meten. Dat zou precies het probleem zijn, omdat niemand van tevoren weet waar precies op de baan, die 3km lang was, Kjeld zijn topsnelheid zou bereiken. Daarom is de lasergun op het einde van de baan gebruikt omdat de verwachting was dat de topsnelheid daar zou worden bereikt.
3 min
Kjeld Nuis zijn Quest for 100 is geslaagd!
Hoe kon tijdens de wereldrecord run de snelheid al bevestigd worden?
In de video van de recordpoging kun je zien dat de snelheid live bijgehouden kon worden. Dit was natuurlijk geen gedetailleerde meting, maar een meting in compact formaat. Deze formattering was defensief ingesteld, wat betekent dat het een lagere snelheid zou tonen dan de werkelijke snelheid. Dit is waarom Erben met zekerheid kon zeggen "Kjeld je hebt de 100 km/u gehaald". Het apparaat dat dit allemaal liet zien, is wat Erben in zijn handen had.

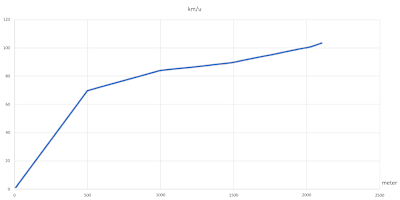

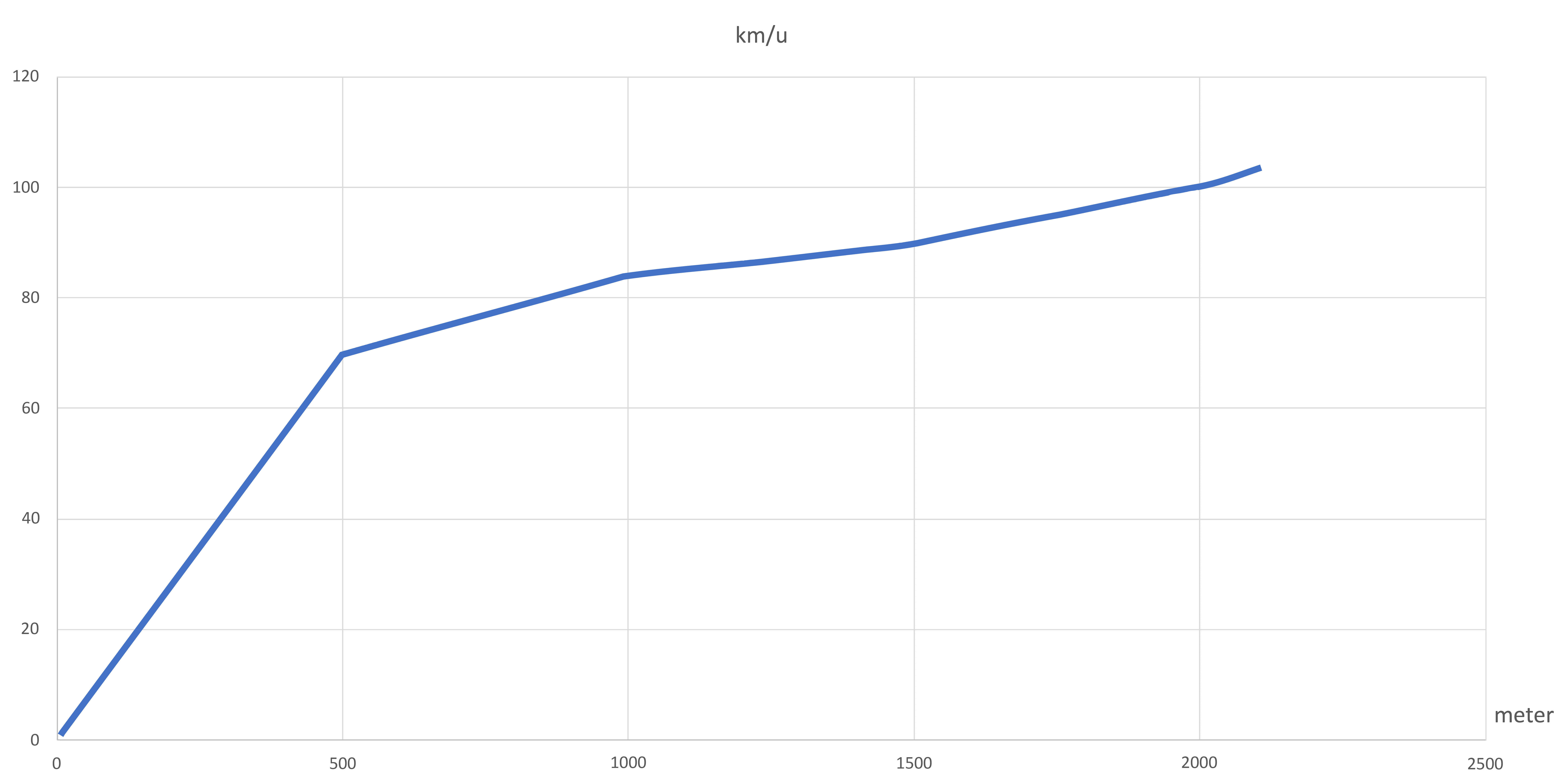

Kjeld’s snelle acceleratie
© TRACONTROL
Hoe is deze apparatuur getest op nauwkeurigheid?
Het GPS-systeem dat gebruikt is was niet speciaal gebouwd voor deze set-up, maar was al een beproefde technologie die gebruikt wordt voor vergelijkbare sportdoeleinden. Ongeveer tien dagen voor de poging in Noorwegen, deden we een droge test zonder ijs in Duitsland. Bij deze test hebben we Erben Wennenmars en de windshield gebruikt. Toen is er veel gekeken naar wat de beste plek zou zijn om de trackingapparatuur te bevestigen. Eenmaal in Noorwegen wist het team echt waar het aan toe was, de angst voor ongeldige resultaten is toen geëlimineerd. De resultaten van de tests waren uiteindelijk perfect, omdat alle verschillende systemen dezelfde snelheid aangaven.
Uiteindelijk is er niet dezelfde topsnelheid op de lasergun gemeten tijdens de tests als op de rest van het apparatuur. Dit moest uitgelegd worden. Het lag eraan dat Kjeld’s topsnelheid gemeten werd buiten het bereik van de lasergun, helemaal aan het einde van de baan. Dit was een punt van zorg die tijdens de test naar voren kwam. Het initiële plan was ook om alleen een lasergun te gebruiken, maar hier werden dus de GPS trackers van traControl bijgehaald. De tests die vooraf met deze apparatuur gedaan werden, waren er om te weten of er eventuele verschillen waren tussen de metingen uit de verschillende systemen. Doordat er geen significante verschillen waren tussen de meeting van de laser gun en de GPS, konden we terug vallen op de GPS mocht de lasergun niet tot een juiste meting komen.

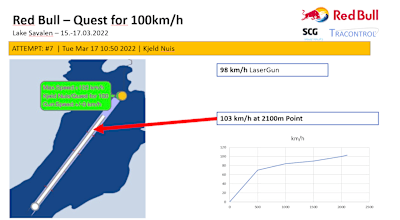

De record details
© TRACONTROL
De professionals achter de snelheidswaarneming
Van het GPS systeem dat ontwikkeld is door TraControl, is Stephan Daub de eigenaar en ontwikkelaar. Dit systeem dat hij ontwikkeld heeft, wordt tijdens sportevenementen gebruikt om nauwkeurige GPS-metingen mee te verrichten. Het wordt onder andere gebruikt bij bijvoorbeeld de cross country paardensport.
Verder was Ariën Tolner zelf aanwezig namens SCG om de meeting met de Lasergun te verrichten. SCG voorziet namens de ISU alle internationale schaatswedstrijden van TV Graphics en timing, het bedrijf is daarom gespecialiseerd in het precies meten van sportprestaties en het visualiseren van deze data. “Als ingenieur is het altijd gaaf je ideeën in de praktijk te brengen en erachter komen dat wat je dacht dat de juiste manier was om het te doen, daadwerkelijk de juiste manier was om het te doen.”
