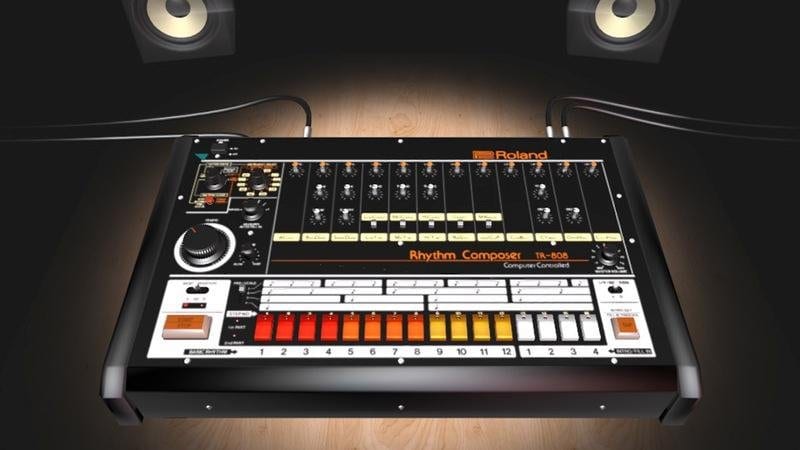

改變音樂歷史的經典鼓機Roland TR-808大解析

2015年有一部名為「808」的紀錄片就是在講述TR-808對音樂發展的影響(尤其是Hip Hop與流行樂)，就透過互動圖來好好認識一下這劃時代的電子樂器。

由 Red Bull Music Academy 編寫

3 min readPublished on 07/16/2017 · 3:45 PM UTC

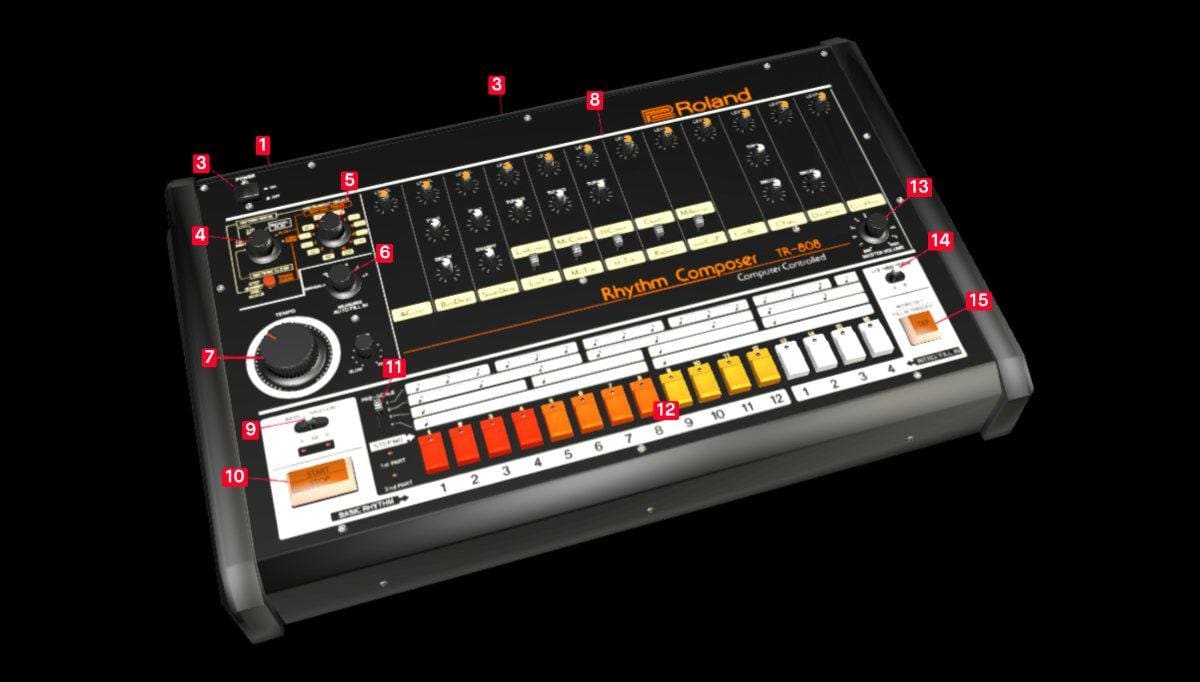

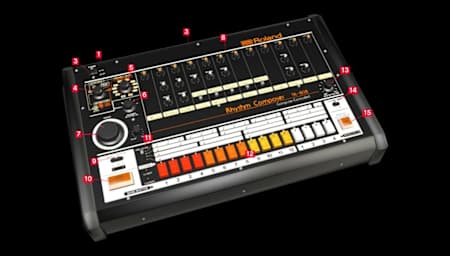

外觀

1. 輸入/輸出切換開關擺在"input"時808不會自己動，需要連接Roland的其他產品才能同步使用。當切到"output"時就能直接拿來控制Roland的其他產品。

2. 輸出孔

3. 電源

4. 模式選擇切到PATTERN CLEAR然後按紅色的TRACK CLEAR鈕就會把所選擇的音軌刪除掉，第一與第二部分皆可記憶一組編好的旋律，共有MANUAL PLAY (手動)、PLAY與COMPOSER (編曲)三種編輯模式可選擇。

5. 樂器/音軌選擇當模式在第一或是第二部分時，這個紐就是選擇要編輯何種樂器。如果模式切在play或是compose時，這個紐便是用來播放所指定之已編輯完成旋律。

6. 自動填充選擇當模式選在MANUAL時按步驟紐(12)可將使用者所選的填充物插入，共有16、12、8、4跟2這幾鍵可按，並插入相對應的數量。

7. 節奏速度控制

8. 聲音選擇器用於修改樂器的聲音，會將重音強調在以同一步驟編寫的任何聲音上。

9. 基本變化開關允許使用者為每個步驟鈕編排"A"版本聲音和"B"版本聲音，如果擺在"A"和"B"（"AB"位置）之間，那麼按鈕"A"的聲音將會先放，然後才是"B"的聲音。

10. 開始/停止鍵

11. 長度預設預設每個節拍的步驟多寡，時間代表的意義是1 = 6/8、2 = 3/4、3 = 4/4以及4 = 2/4。

12. 步驟紐用於編排節奏模式與選擇所欲播放之節奏。

13. 總音量用來控制裝置的輸出音量。

14. 前奏/填充變化開關與基本變化開關相當類似，不過只用在前奏與填充部分。

15. 點擊按鈕可用於及時手動編程，如果模式選擇在第一部分或第二部分時播放，點擊按鈕會將相對應的聲音加入到步驟鈕，當模式選擇處於手動播放時也可用來插入前奏和填充部分。

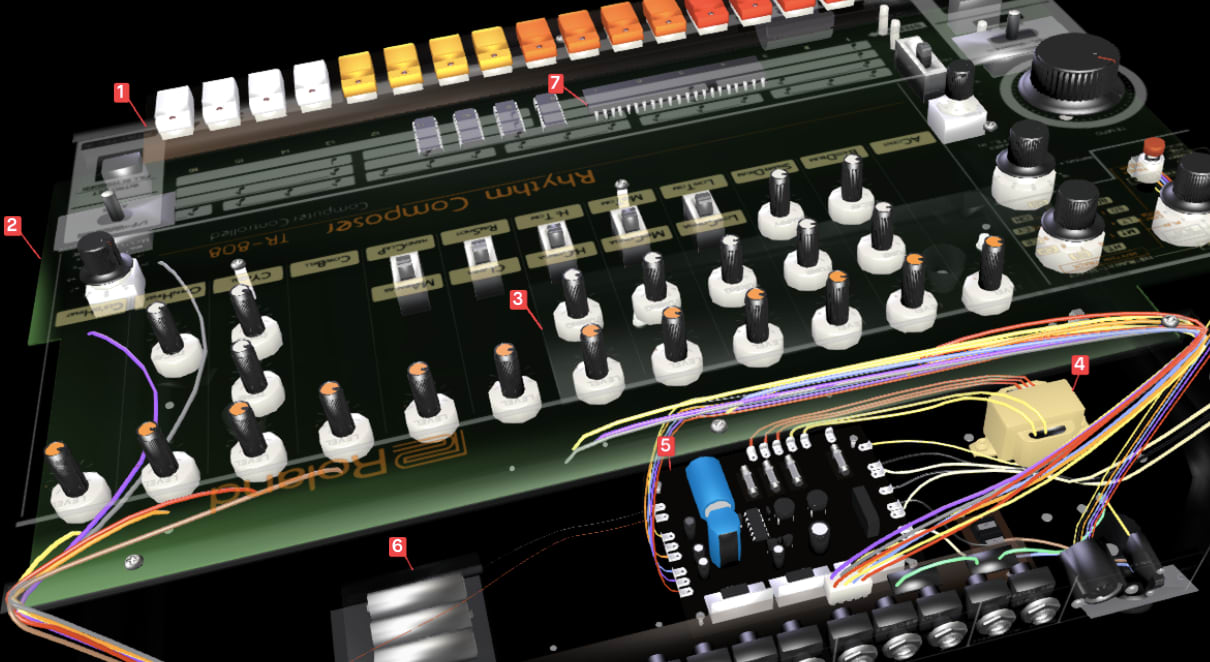

1. 步驟鈕電路板

2. 主電路板

3. 遮蔽板可避免受到來自電源供應的雜音干擾。

4. 變壓器降低輸入電源的電壓，使其完全適用於808。

5. 電源供應

6. 備用電池室備用3顆AA電池，如果電源遭到拔掉或是故障時仍可繼續運行，以免編好的節奏遺失。

7. 晶片與記憶庫

1. 選擇儲存槽模式選擇在"第一部分"時，步驟鈕上面的"1"就會閃燈，那麼你編好的節奏就會存在"1"。

2. 選擇樂器選在"BD"或是"Bass Drum (大鼓)"。

3. 開始編輯程序按開始/停止鈕開始編輯動作，步驟鈕有按的就會閃LED燈。

4. 編輯部份按步驟鈕便會將大鼓放在指定位置，然後就會一直跑。

5. 編輯不同部份所有樂器都可按照相同程序加入節奏之中。
